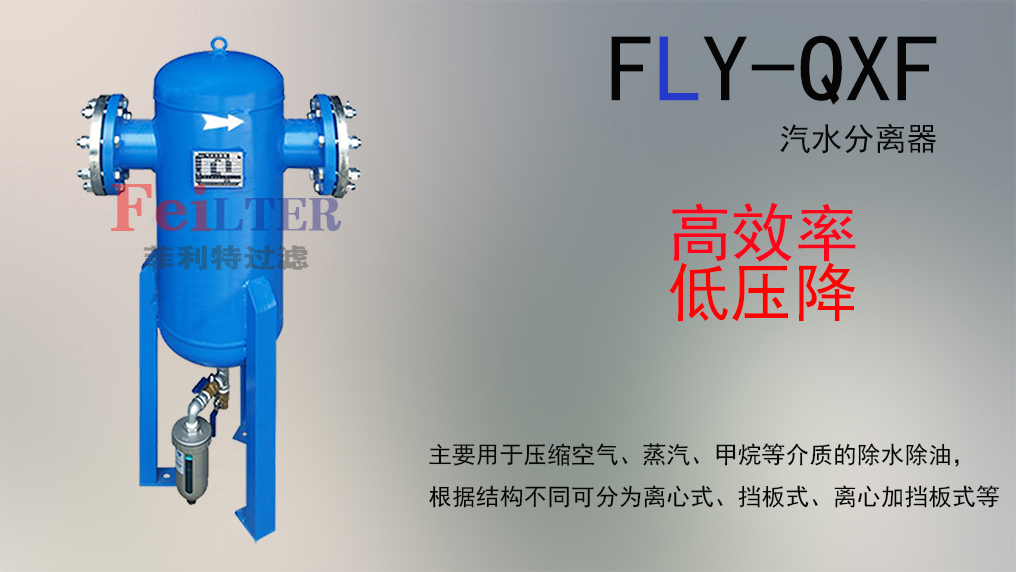

擋板式汽水分離器
（一）、產品簡介
本公司生產汽水分離器、擋板過濾裝置、凈化設備、油水/氣分離裝置等產品，廣泛的運用在鍋爐系統，城市供暖，空壓機除水，冷干機除水，天然氣除水等氣體輸送系統當中，為除去氣體中的飽和游離水，提供了很好的設備。能夠根據用戶的使用要求，對用戶的設備、工程進行改造合設計。
汽水分離器又名汽水分離器、氣液分離器、油氣分離器，主要用于壓縮空氣、蒸汽、甲烷等介質的除水除油，根據結構不同可分為擋板式或稱離心式、擋板式、吸附型、高精密型等。

（二）、擋板式汽水分離器原理
1、擋板式（也稱離心式）：擋板或折板式分離器由很多擋板構成，大量含水的蒸汽或壓縮空氣進入汽水分離器，流體在分離器內多次改變流動方向，由于懸浮的水滴有較大的質量和慣性，當遇到擋板流動方向改變時，干蒸汽可以繞過擋板繼續向前，而水滴就會積聚在擋板上，汽水分離器有很大的通流面積，減少了水滴的動能，大部分都會凝聚，后落到分離器的底部，通過疏水閥排出。
擋板式汽水分離器適用于飽和蒸汽或壓縮空氣中的蒸汽和水的分離。

（三）、型號說明
MDF-*

MDF   擋板式汽水分離器


  *   口徑

（四）、性能特點
1、本產品介質通過性強、阻力小、除水效果良好。
2、除水效率高，在氣體速度降到25m/s以下時，可除去99%以上的液態水。
3、體積小、重量輕，減輕管道負重。
4、安裝方便，管道法蘭式連接、可懸掛安裝同時可以安裝吊環。
5、免維護、性好，壽命長，可使用20年。
6、按GB150壓力容器標準制造，安全。
7、可選配：自動排水器或手動排水器；液位計等。
8、材料：碳鋼/CS和不銹鋼/304。
9、使用溫度：≤80℃。（高溫情況下，需特殊要求）
（五）、結構示意圖

（六）、外形尺寸

型號	口徑	外形尺寸mm				處理量m3/min	放水裝置	重量Kg	配套后冷卻器型號
		E	F	G	H
MDF-25	DN25	280	400	133	330	1	自動放水閥	12
MDF-32	DN32	400	600	133	330	1.5	自動放水閥	17	HL4/1 ,HL2/1
MDF-40	DN40	400	700	159	360	2	自動放水閥	19	HL5/1,6/1,
MDF-50	DN50	400	800	159	360	3.5	自動放水閥	19	HL5/1,6/1,
MDF-65	DN65	400	850	159	360	6	自動放水閥	35	HL10/1
MDF-80	DN80	510	900	219	420	9	自動放水閥	59	HL13/1,20/1
MDF-100	DN100	580	920	273	480	14	自動放水閥	102	HL40/1
MDF-125	DN125	580	950	325	585	22	自動放水閥	108	HL60/1,70/1,80/1
MDF-150	DN150	650	990	426	650	32	自動放水閥	148	HL100/1
MDF-200	DN200	630	1200	426	630	56	自動放水閥	165	HL150/1
MDF-250	DN250	770	1250	478	680	88	自動放水閥	202	HL200/1
MDF-300	DN300	840	1300	630	830	127	自動放水閥	251	HL370/1
MDF-350	DN350	1050	1600	710	950	173	自動放水閥	387	HL370/1
MDF-400	DN400	1180	1910	820	1090	226		420
MDF-450	DN450	1550	2200	920	1320	286		450
MDF-500	DN500	1650	2300	1020	1420	253		580

（七）、選型注意事項
您在選擇汽水分離器的時候，請考慮以下幾個參數
1、考慮處理流量，選擇合適的口徑。
2、考慮過濾介質的化學性質，是否含腐蝕性等，選擇汽水分離器的材質。
3、考慮過濾介質的溫度，選擇合適的放水閥或高溫疏水閥。
4、提供管道的壓力，正壓或負壓，負壓情況下自動放水閥不起作用。選型時要特別注明。
